Sennheiser Adapter selbstgebaut

Ich hatte bisher ein Sennheiser Headset CC520 für meine Telefonate verwendet. Leider fehlte mir immer ein Adapter für den Laptop. Da das Headset über einen herstellerspezifischen, 4-poligen Stecker verfügt (EC – Easy Connect), kann man es natürlich nicht so einfach an die Klinkenbuchse oder an den USB Port anschliessen. Entsprechende Adapter sind natürlich vom Hersteller erhältlich, aber leider auch sehr teuer. Also habe ich mich mal schlau gemacht, und mir einen passenden Adapter selbst gebaut.

Ich hatte glücklicherweise noch ein defektes Adapterkabel CSTD01 für ein IP Telefon in meiner Bastelkiste. Davon habe ich einfach den Westernstecker abgeschnitten und mir über die Bucht einen Sennheiser USB Adapter (UUSB4 – USB auf 2 x 3,5mm Klinkenbuchse) für kleines Geld besorgt. Was nun noch fehlt ist die passende Anschlussbelegung. Da kocht ja jeder Hersteller sein eigenes Süppchen. Leider ist die Belegung des EC Steckers nicht dokumentiert, allerdings die Belegung der Kopfhörerbuchse meines Bürotelefons. Das passende Kabe habe ich ja, also flugs die Belegung abgeglichen und damit ergibt sich die EC Belegung wie folgt:

SCHWARZ / BLACK	Lautsprecher/Speaker	+
WEISS / WHITE	Mikrofon/MIC	–
ROT / RED	Mikrofon/MIC	+
GRÜN / GREEN	Lautsprecher/Speaker	–

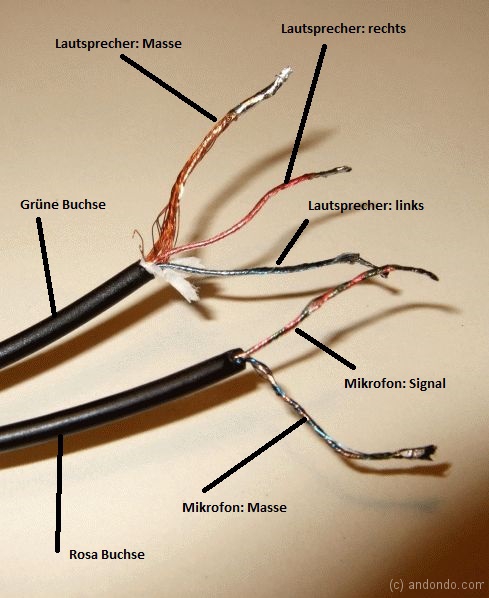

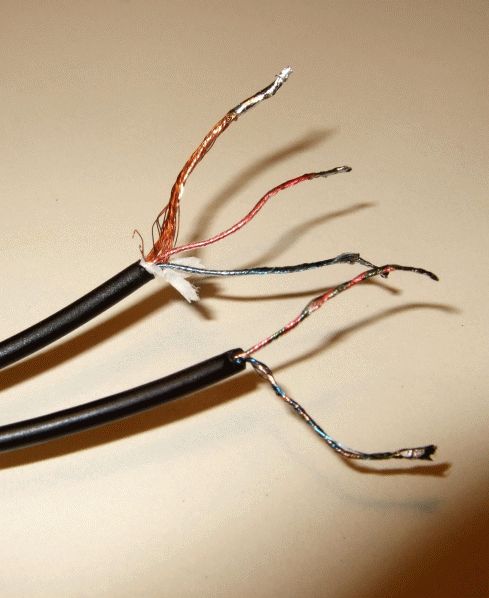

Nach dem Entfernen der 3,5mm Klinkenbuchsen vom UUSB4 findet man

• an der grünen Buchse (Lautsprechersymbol): ein rotes Kabel, ein grünes Kabel und blanke Kupferlitzen (Schirm, Masse)
• an der rosa Buchse (Mikrofonsymbol): ein rot/grünes Kabel und blanke Kupferlitzen (Schirm, Masse)

Da das CC520 ein Mono-Headset ist, ist damit alles klar und die Kabel müssen folgendermaßen verbunden werden:

UUSB4	EC
Lautsprecher: rot, Lautsprecher: grün	Schwarz
Lautsprecher: Masse	Grün
Mikrofon: rot/grün	Rot
Mikrofon: Masse	Weiss

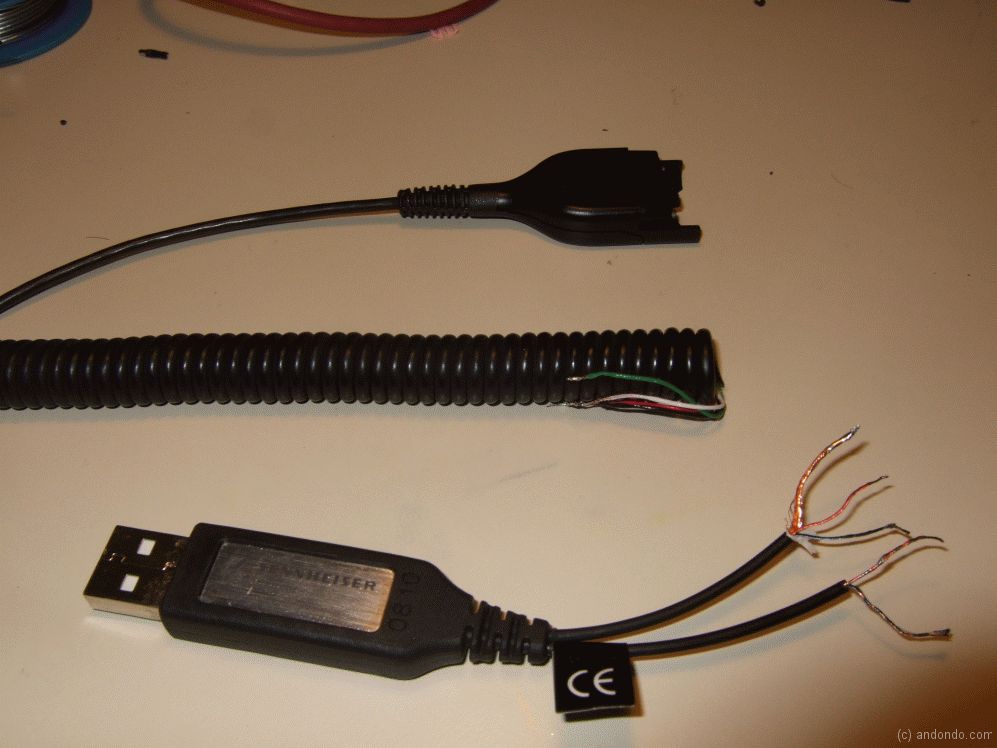

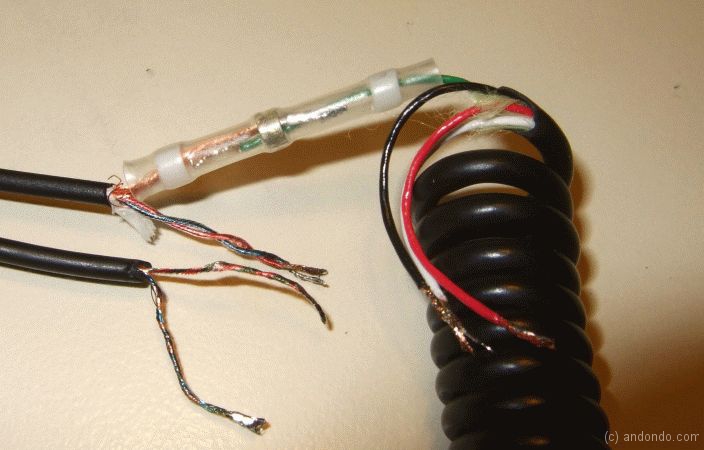

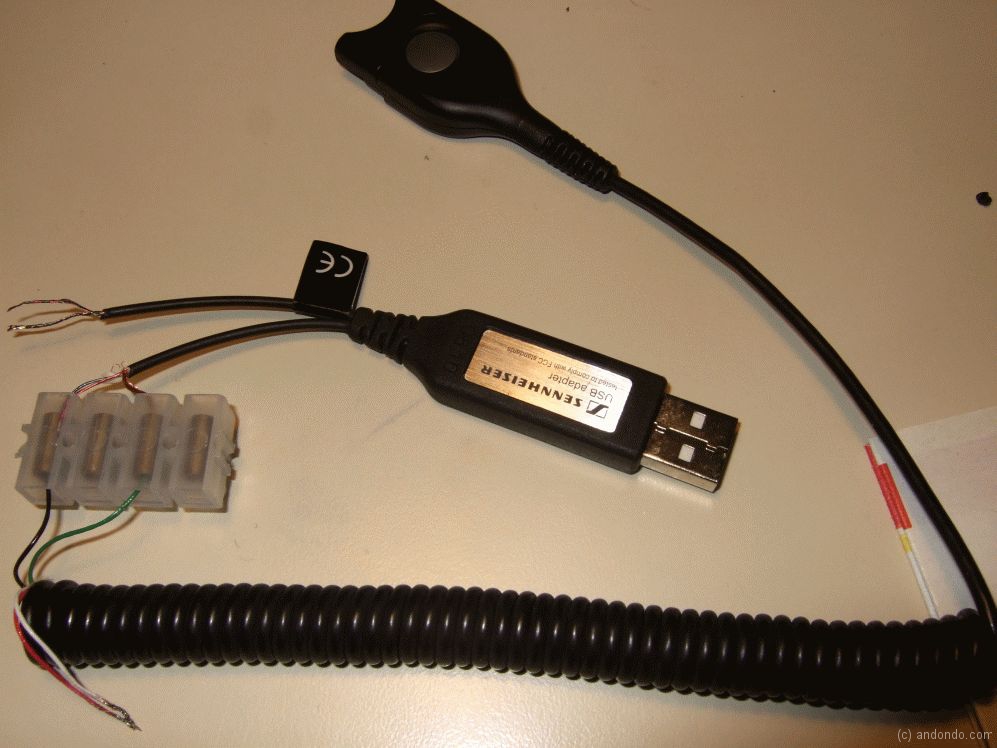

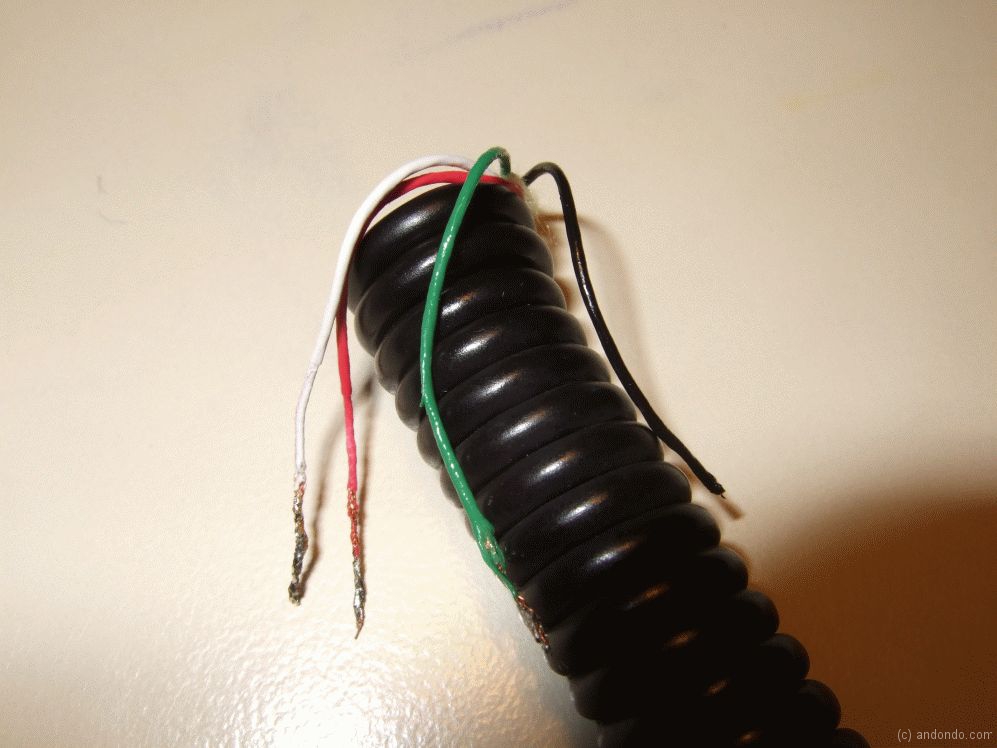

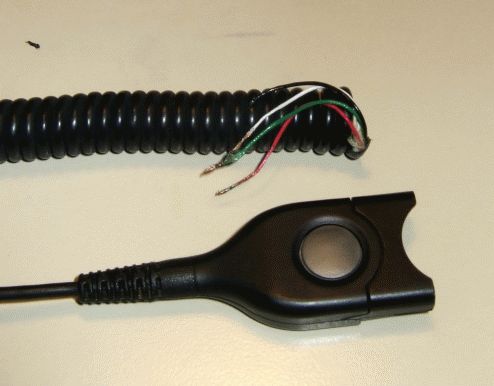

Hier noch Bilder vom Zusammenbau.
