Reparatur Panasonic DMR-EX77-EG

Da hatte ich doch wieder einen neuen Patienten hereinbekommen und sollte mir den mal ansehen. Gerät lies sich nicht mehr einschalten. Also erstmal reinschaunen und die Fehler waren schnell gefunden, da auch im Web schon Fehlerberichte über dieses Gerät mit den beschriebenen Symptomen existieren.

Aber zuerst:

Diese Beschreibung ist von einem Hobby-Lötisten und ist nur für Leute mit entsprechender Erfahrung geeignet! Wer sich die notwendigen Schritte nicht zutraut -> Finger weg! Schadensersatzansprüche werden grundsätzlich ausgeschlossen ! Wer den Umbau vornimmt, handelt auf eigene Gefahr und eigenes Risiko!

Hier waren also zumindest drei Kondensatoren ausgefallen und einer erschien mir verdächtig, sodass ich den gleich mit ausgetauscht habe.

Zwei Kondensatoren in der Netzteilplatine: C1401 (1200uF – 6,3V) und C1402 (330uf – 6,3V)

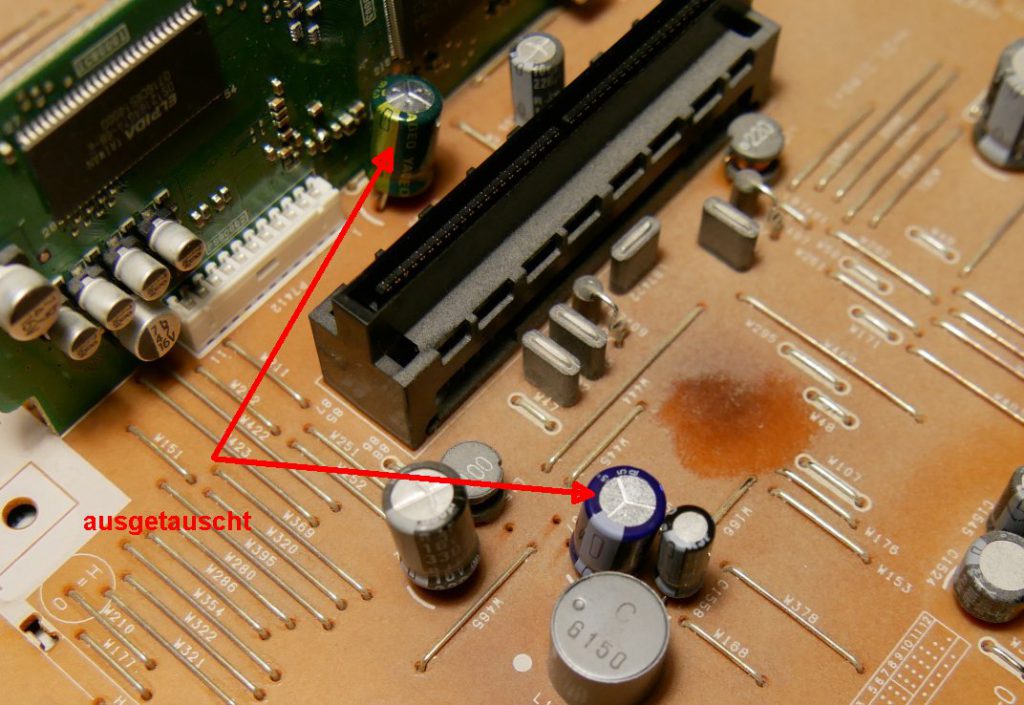

Dann noch ein zwei Kondensatoren auf der Hauptplatine unter dem Digitalboard C1557 (680uf – 6,3V) und C4056 (470uf – 16V).

Nach Austausch der Kondensatoren war wieder alles ok. Materialwert ca. 60ct. Dauer ca. 1 Stunde mit Montage/Demontage.
