Bericht Reparatur Denon 3808A

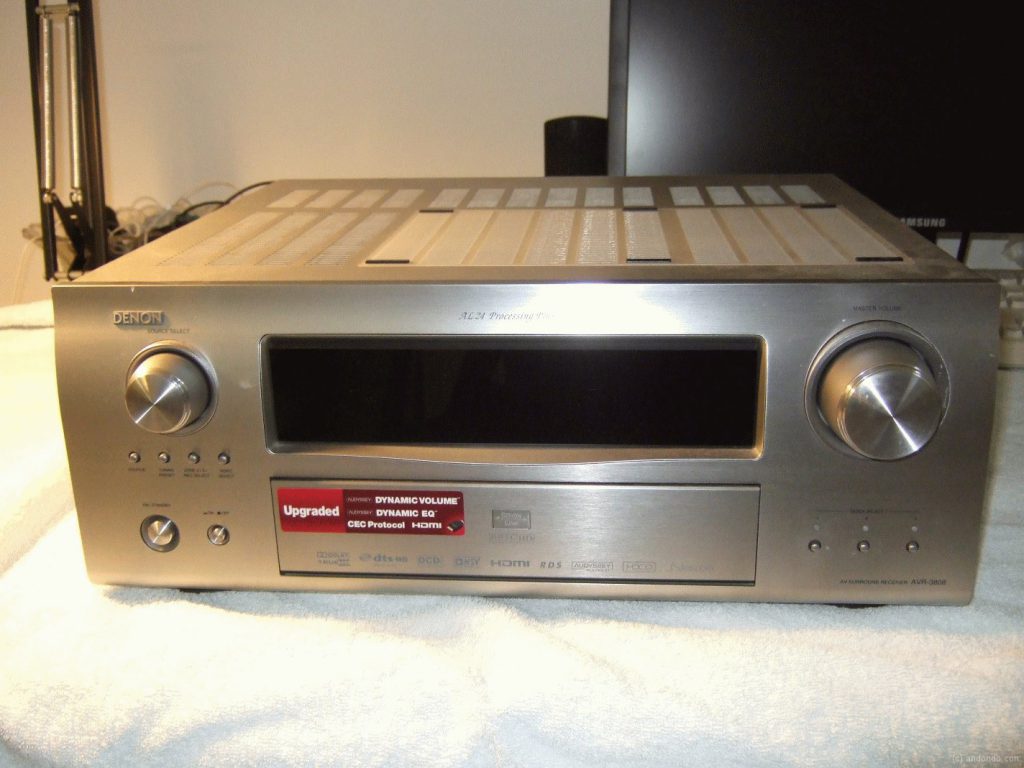

Ja so ist das mit alten Schätzchen. Irgendwann kommen sie mal in die Jahre und die Zipperlein treten auf. Leider auch so bei meinem Denon 3808A. Ab und zu fällt beim Einschalten ein Lautsprecherausgang aus, nach mehrmaligem EIn- und Ausschalten oder Wechsel der Eingangsquelle funktioniert das dann wieder – bis zum nächsten Mal. Nach Studium diverser Foren kristallisieren sich die Laustsprecherschutzrelais als Fehlerquelle heraus. Dies betrifft nicht nur dieses Gerät, sondern auch viele andere Geräte verschiedener Hersteller. Also flugs das Service-Manual aus dem Internet besorgt und mal nachgesehen. Und siehe da, es ist je Kanal ein solches Schutzrelais verbaut. Leider gibt die Bezeichnung im Service-Manual nicht viel her, das es diese Type nur als Originalersatzteil bei Denon gibt – oder auch nicht mehr gibt. Und wenn ja, dann zu exorbitant hohen Preisen bei irgendwelchen Versendern oder in der Bucht. Dem Schaltplan kann man entnehmen, dass es sich bei dem fraglichen Relais um einen Typ mit zwei Schliessern handelt. Da hilft dann leider nur noch aufschrauben. Und das ist gar nicht so einfach, da der 3808A ziemlich verbaut ist, und die Relais auch noch auf der untersten Platine sitzen, sodass zum Wechsel der Relais das gesamte Gerät komplett verlegt werden muss! Daher ist hier nun ein Wort der Warnung angebracht.

Diese Anleitung ist von einem Hobby-Lötisten und ist nur für Leute mit entsprechender Erfahrung geeignet! Wer sich die notwendigen Schritte nicht zutraut -> Finger weg! Schadensersatzansprüche werden grundsätzlich ausgeschlossen ! Wer den Umbau vornimmt, handelt auf eigene Gefahr und eigenes Risiko!

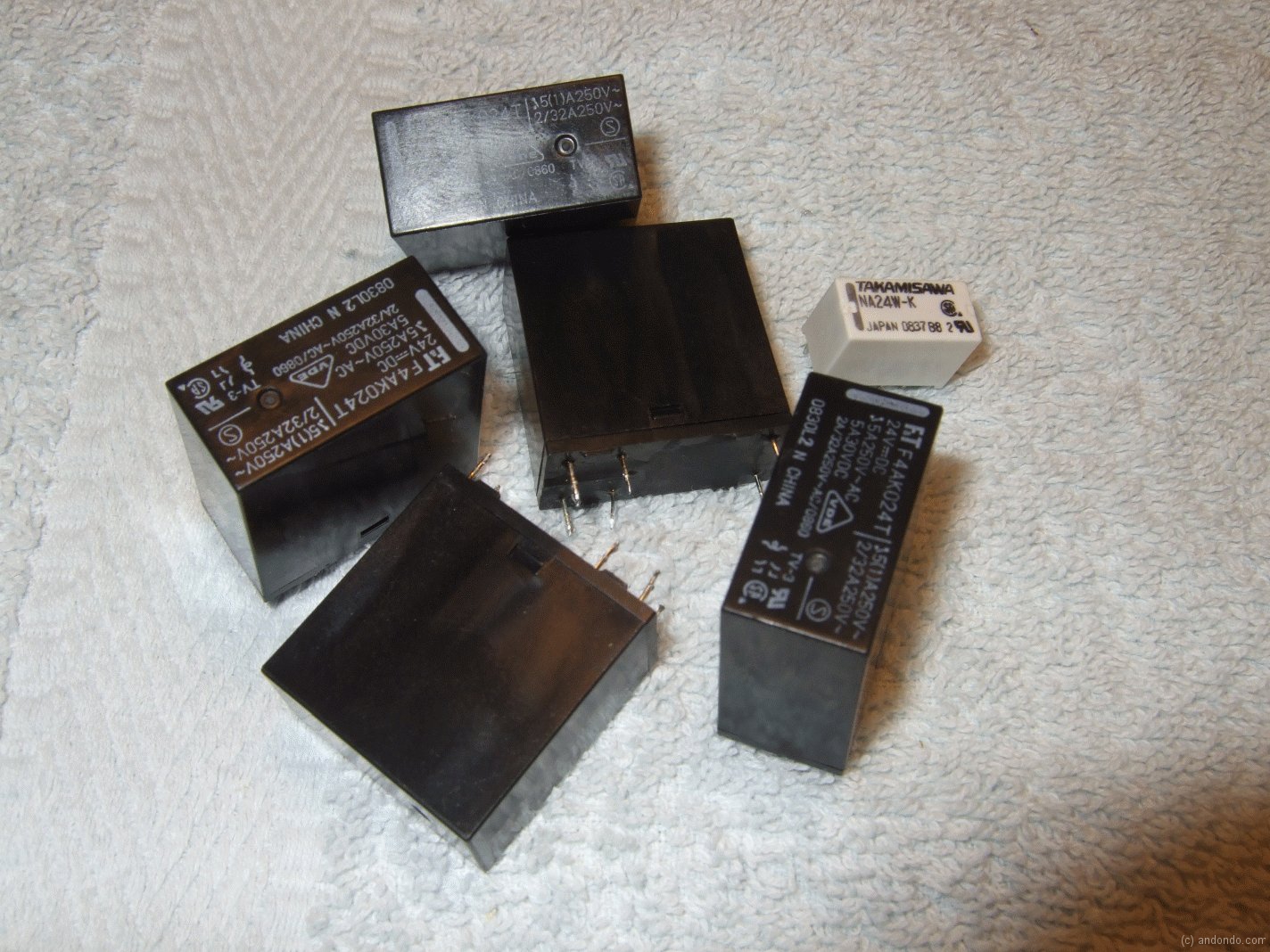

Verbaut sind im Original Fujitsu F4AK024T. Fujitsu stellt dankenswerterweise die Datenblätter im Internet zur Verfügung. Der von mir gewählte, elektrisch wie auch von der Bauform her passende, Ersatztyp der LS-Schutzrelais ist: OSA-SS-224DM3 von TE Connectivity.

Es gibt sicherlich noch andere Typen, ich habe mich für diese entschieden. Im Zweifel hilft ein Gang zum nächsten Geschäft für elektronische Bauteile. Bestellt habe ich bei Farnell, bzw. beim Endkundenshop hier in Berlin. Das ging superschnell (nachmittags bestellt – am nächsten Vormittag aus Holland geliefert)! Klasse! Top Service! Ich habe in diesem Zuge alle Relais getauscht – egal ob defekt oder nicht. Wer kann schon sagen, ob oder wann sonst das nächste Relais ausgefallen wäre.

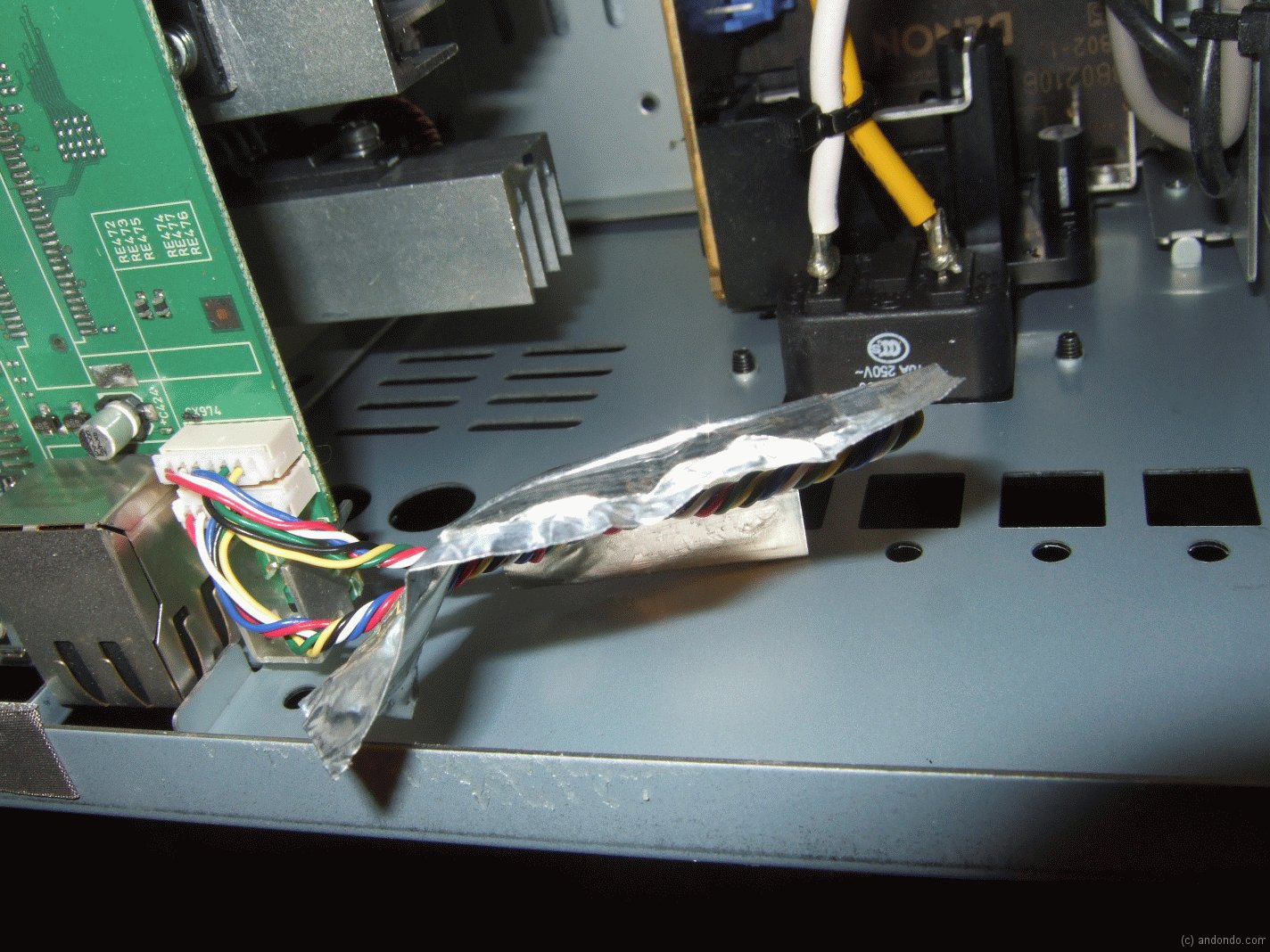

Also zur Tat geschritten und erst einmal alle Schrauben des Gehäuses und der Rückwand gelöst. Dabei ist zu beachten, dass die Buchsen in der Rückwand teilweise unterschiedliche Schrauben haben – im Service-Manual sind die mit einem Stern gekennzeichnet. Die Schrauben, die die Laustprecherklemmen halten, sind unter einer schwaren Plastikblende verborgen, die entfernt werden muss. Die Steckdose und die Netzbuchse müssen nicht demontiert werden. Es ist besser, den Stecker auf der Netzteilplatine zu lösen.Wenn alle Schrauben gelöst sind kann man die Rückwand abnehmen.

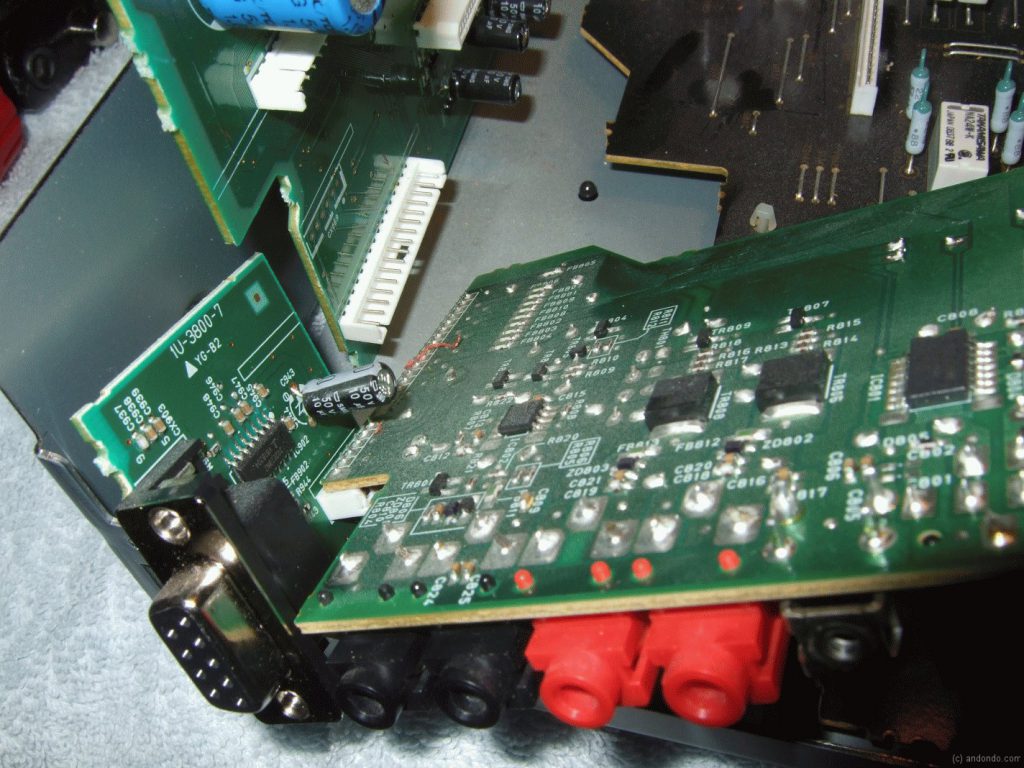

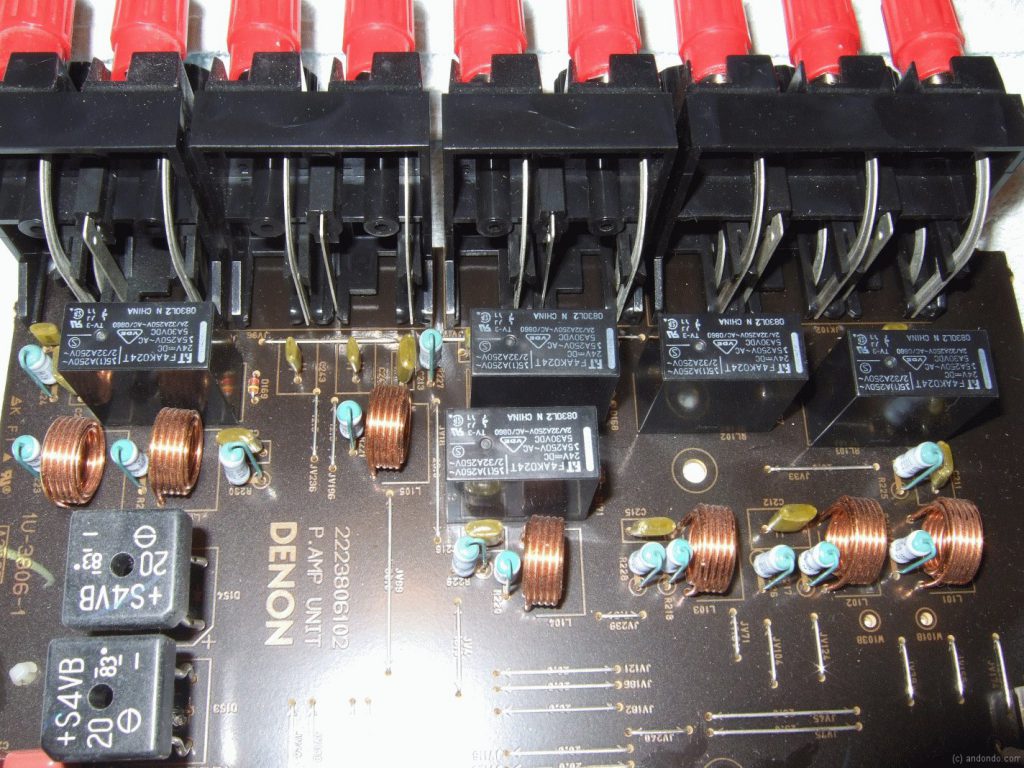

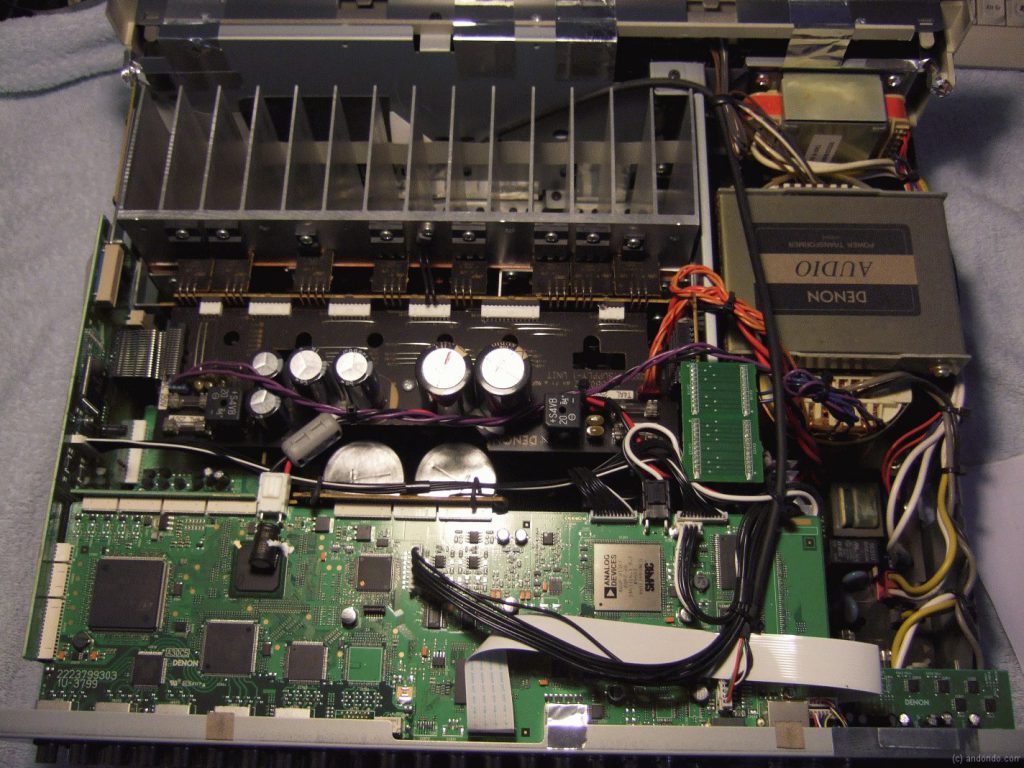

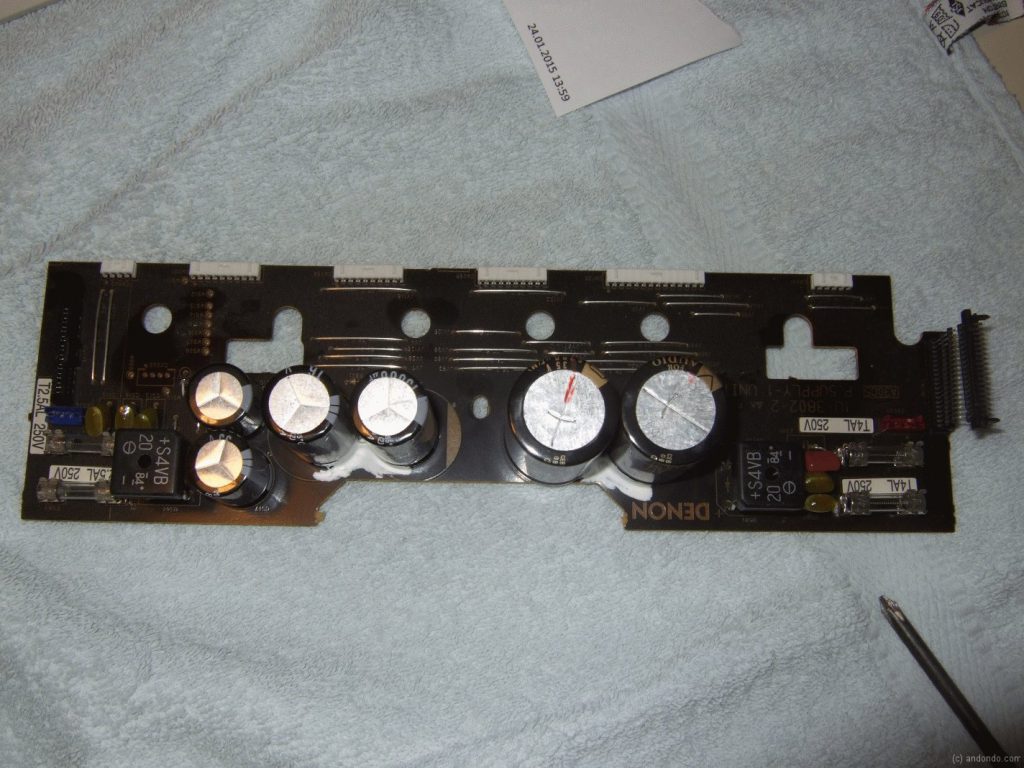

Und da offenbart sich auch schon das Problem! Die ganze Kiste ist äußerst „wartungsfreundlich“ aufgebaut! Das wird eine Riesenfummelei und wird ein gerüttelt Mass an Zeit benötigen. Ich habe dann letztendlich drei Stunden zur Demontage des 3808A benötigt. Ich mache das ja auch nicht alle Tage und bin eher vorsichtig als mit brachialer Gewalt vorgegangen 🙂 Ein Wort noch zu einer kleinen Spezialität. Unter der ersten Platine sitzt eine Verbindungsplatine, die auf einen Abstandshalter ruht und sich über die geamte Breite zieht. Diese Verbindusngplatine ist wie die übrigen Platinen hier auch, seitlich eingesteckt. Also keinesfalls versuchen, die Verbindungsplatine nach oben zu ziehen! Das würde zu irreparablen Schäden führen. Irgendwann war ich dann an der Platine mit den Relais angelangt und habe die Teile ausgetauscht.

Nun alles wieder zusammenbauen (auch noch mal 1,5h), Gehäuse zu und Strom drann. Daumen drücken, Einschalten – und —– Geht!

Oh man, nochmal mache ich das nicht. Der Arbeitsaufwand ist immens, die Kosten für die Bauteile inklusive Versand liegen bei lächerlichen 25EUR! Eine Reparatur in der Werkstatt hätte sicherlich den Zeitwert des Gerätes bei weitem überschritten!
